۱۰ مطلب با موضوع «Routing» ثبت شده است

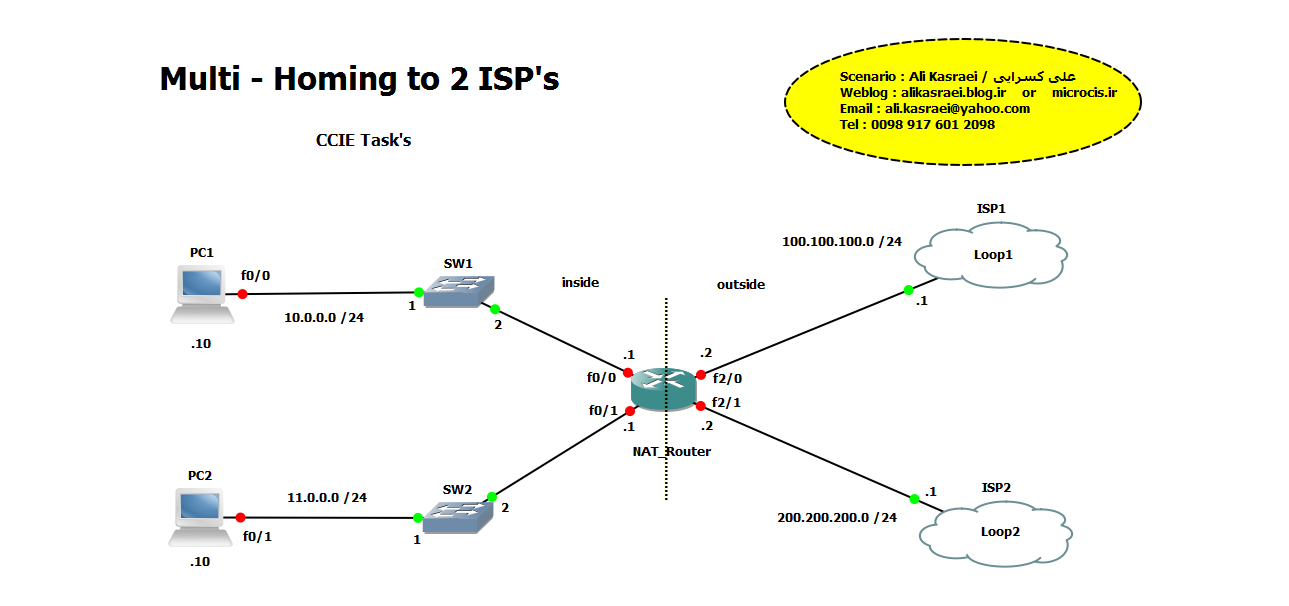

CCIE NAT Task's

۱۶
خرداد

با سلام و ارائه ادب حضور شما ارجمندانم

یادداشت ویدئویی حاضر تحت عنوان CCIE NAT Task ؛ جوابیه ای به دریافت ایمیلی از ابلهیست angryکه بانی تولید این فیلم شد و تقدیم می شود به شما عزیزانم و مهربانانم heart. چرا که باعث شد تا مطلبی دوباره بحضورتان ارائه گردد . امید که مقبول افتد laugh. ضمن عذرخواهی wink از کاربرد الفاظی که در شان شما عزیزان نبود ( هزاران بار دور از جان شماها  crying ) ؛ فقط به عنوان درد heart دل در نظر گرفته و اگر آن سخنان را به حق یافتید ، شما هم جملات کاملا مادبانه خود را برای ادب کردن آن شخص بر روی همین یادداشت ارائه نمایید yes . فدای شما .





CCIE NAT Task's



  • Senior Administrator

با سلام خدمت دوستان ارجمندم

طبق قولی که داده بودم ، آموزش مقدماتی و میانی ( یعنی تقریبا 60 الی 70 در صد مطالب مورد نیاز ) مربوط به درک و پیاده سازی تکنولوژی Frame Relay را خدمتتان تقدیم می دارم smiley. شکی نیست که همه دوستانی که قصد شرکت در امتحانات CCNA را دارند باید تمامی مطالب این یادداشت های ویدئویی بنده را بدانند cool . البته کلیه علاقمندان به شرکت در امتحانات CCIE هم باید همه مطالب را بدانند بخصوص CCIE Ver4 . چند وقتیست که خبر حذف crying مطالب فریم ریلی از امتحانات CCIE LAB بهانه ای برای فرار از آموختن این تکنولوژی فراهم ساخته است که حتی استادان به همین بهانه در CCNA هم آنرا یاد نمی دهند . ( بسیار متاسفم angry ) . ولی دوستان همه بدانند که طبق اعلام خود سیسکو ، مبحث Frame Relay به هیچ وجه از سیستم سیسکو آکادمی حذف نشده است و کماکان در برنامه داخلی آموزشی اش قرار دارد چرا که هنوز در امتحانات CCNA یا کد 200 ، 15 تا 32 درصد نمره امتحانات در مباحث تکنولوژی های WAN و موارد پیاده سازی ، بررسی و عیب یابی فریم ریلی می باشد . بسیار خنده دار است angel گاهی به بهانه فوق ، دوستان از زیر بار خواندن این مطلب در می روند . خلاصه از ما گفتن enlightened.

حالا کمی در مورد فیلم ها حرف بزنیم . این فیلمها در واقع ترجمه ی سطر به سطر منبعیست که به نظر بنده بسیار برای دانشجویان آموزنده است و در چهار قسمت آماده شده است . چون ترجمه بصورت زنده انجام می شود ممکن است توپوق های گفتاری بسیار وجود داشته باشد که قبلا عذرخواهی می کنم blush. این توپوق ها برای آنست که نمی خواستم که سطری از سطور کتاب از دید بنده مخفی شود تا حق مطلب کتاب بدرستی ادا شود . در ضمن اعلام می کنم که قسمت پنجم و آخرین بخش از آموزش Frame Relay تا چند روز دیگر آماده و بر روی وبلاگ قرار می گیرد . هدف از ارایه دیر آن ، اینست که شما فرصت نموده با یادداشت کردن مطالب آن و خواندن و دوره ی آنها ، به هنگام مواجهه با سناریوهای عملی به تکامل و فقط برای یکبار در زندگیتان ، پرونده Frame Relay بسته شود . خلاص yes . در قسمت پنجم که کاملا عملیست دیگر توپوقی وجود ندارد چرا که کل مطالب قبلی اینبار به زبان خودم و با استفاده از تجربه خودم مطرح و توضیح داده می شود . بدین وسیله اعلام می دارم که نحوه آموزش فریم ریلی در قسمت پنجم ، کاملا ابداعی بنده بوده surprise و برای اولین بار است wink که در دنیا مفاهیم علمی همگام با پیاده سازی Frame Relay  در GNS3 ، بدین روش مطرح می شود .شکی ندارم که به محض دیدن پارت پنجم ، نظر شما هم همین خواهد بود yes . پس : ای کسانی که ایمان آوردید ؛ بدانید و آگاه باشید که قسمت پنجم را اگر از دست دادید ؛ کل ماجرای فریم ریلی را از دست دادید . یا حق

Ali Kasraei - CCIE / CCNA : Frame Relay - Part 1



Ali Kasraei - CCIE / CCNA : Frame Relay - Part 2



Ali Kasraei - CCIE / CCNA : Frame Relay - Part 3



Ali Kasraei - CCIE / CCNA : Frame Relay - Part 4



Ali Kasraei - CCIE / CCNA : Frame Relay - Part 5 - Final





  • Senior Administrator

OSPFv3

۲۲
بهمن

با سلام و عرض ادب

چندیست که دوستان در مورد Dynamic Routing Protocol های مبتنی بر IPv6 و همچنین نحوه پیاده سازی آنها سئوال فرموده بودند که بنده تصمیم گرفتم تا سناریویی مبتنی بر OSPFv3 برای شما عزیزان طراحی کنم . البته شکی نیست که این سناریو بر اساس ریکامندها و اسناد سیسکو می باشد و از عالم غیب نه بر ما بلکه بر هیچکس نازل نشده است . کلیه ی موارد و Config هایی که نیازمند آن هستید به تکامل بر روی تصویر ارائه شده است . امید که دریچه ای برای ورود به مباحث پیشرفته تر این بحث برای دوستان باشد . لطفا به تصویر توجه فرمایید :


Greetings and Greeting

While the friends of Dynamic Routing Protocol based on IPv6 and how to implement them were questioned said that I decided to design a scenario based on the OSPFv3 for your loved ones. Of course, no doubt that this scenario is based on Cisco documentation and the unseen, not on us, but nobody has been revealed. Config All items that are needed to evolve the image is presented. Hope that hatch into more advanced topics for discussion are friends. Please note the image below :


ospfv3


توضیحاتی اجمالی برای دوستانی که تازه به جمع شبکه دوستان پیوستند :


در واقع (Open Shortest Path First (OSPF یک روتینگ پروتکل داینامیک برای تکنولوژی IP محسوب شده و link-state protocol طبقه بندی می شود . این پروتکل تصمیم گیری هایش را بر اساس وضعیت لینک های اتصالات انجام می دهد که این داده ها را از روی اینترفیس و وضعیت همسایگانش بدست می آورد بطوریکه هر روتر از توپولوژی کل شبکه آگاه است . اطلاعات اینترفیس شامل Prefix های IPv6  و  Network Mask ، نوع شبکه متصل ، نوع روترهای متصل به شبکه و ... می باشد که این داده ها توسط انواعی از پیامها در کل شبکه تبلیغ می شوند که بدان (link-state advertisements (LSAs می گویند .لازم به ذکر است که OSPFv3 از IPv6 پشتیبانی می کند .  برای اطلاع بیشتر به مطالعه RFC 2740 بپردازید . در خاتمه تعدادی از دستورات مانیتورینگ مربوطه به این سناریو را برای دوستان عزیز معرفی کرده و البته یا سرچ در اینترنت بسیاری دیگر را خواهید یافت . و اینکه این سناریو با روترهای سری C7200 ورژن 15.2 طراحی شده است . یا حق


A brief explanation for those who are new to the network of friends joined together :

which are propagated in the network link-state advertisements (LSAs) say. should mention that OSPFv3 for IPv6 support. For more information, read RFC 2740 pay. At the end of the monitoring commands to the scenario Referred to dear friends and, of course, or search the internet you will find many others., and that this scenario C7200 series routers are designed version of 15.2., or right


Stub_Router#  show ipv6 ospf database

            OSPFv3 Router with ID (3.3.3.3) (Process ID 1)

                Router Link States (Area 2)

ADV Router      Age         Seq#            Fragment ID  Link count  Bits
1.1.1.1             885         0x80000007      0                    1           B
3.3.3.3             919         0x80000008      0                    1           None

                Inter Area Prefix Link States (Area 2)

ADV Router      Age         Seq#                Prefix
1.1.1.1             373         0x80000002          ::/0

                Link (Type-8) Link States (Area 2)

ADV Router      Age         Seq#            Link ID    Interface
1.1.1.1             964         0x80000006      5          Se1/0
3.3.3.3             1165        0x80000006     5          Se1/0

                Intra Area Prefix Link States (Area 2)

ADV Router      Age         Seq#            Link ID    Ref-lstype  Ref-LSID
1.1.1.1             964         0x80000005      0          0x2001      0
3.3.3.3             1172        0x80000005     0          0x2001      0


Stub_Router#   show ipv6 ospf database router self-originate


            OSPFv3 Router with ID (3.3.3.3) (Process ID 1)

                Router Link States (Area 2)

  Routing Bit Set on this LSA
  LS age: 753
  Options: (V6-Bit R-bit DC-Bit)
  LS Type: Router Links
  Link State ID: 0
  Advertising Router: 1.1.1.1
  LS Seq Number: 80000007
  Checksum: 0xFCA4
  Length: 40
  Area Border Router
  Number of Links: 1

    Link connected to: another Router (point-to-point)
      Link Metric: 64
      Local Interface ID: 5
      Neighbor Interface ID: 5
      Neighbor Router ID: 3.3.3.3


  LS age: 791
  Options: (V6-Bit R-bit DC-Bit)
  LS Type: Router Links
  Link State ID: 0
  Advertising Router: 3.3.3.3
  LS Seq Number: 80000008
  Checksum: 0x178A
  Length: 40
  Number of Links: 1

    Link connected to: another Router (point-to-point)
      Link Metric: 64
      Local Interface ID: 5
      Neighbor Interface ID: 5
      Neighbor Router ID: 1.1.1.1


Stub_Router#  show ipv6 ospf database link self-originate

            OSPFv3 Router with ID (3.3.3.3) (Process ID 1)

                Link (Type-8) Link States (Area 2)

  LS age: 627
  Options: (V6-Bit R-bit DC-Bit)
  LS Type: Link-LSA (Interface: Serial1/0)
  Link State ID: 5 (Interface ID)
  Advertising Router: 1.1.1.1
  LS Seq Number: 80000006
  Checksum: 0x215C
  Length: 56
  Router Priority: 1
  Link Local Address: FE80::D20E:16FF:FE50:0
  Number of Prefixes: 1
  Prefix Address: 2002:ABAB::
  Prefix Length: 64, Options: None

  LS age: 828
  Options: (V6-Bit R-bit DC-Bit)
  LS Type: Link-LSA (Interface: Serial1/0)
  Link State ID: 5 (Interface ID)
  Advertising Router: 3.3.3.3
  LS Seq Number: 80000006
  Checksum: 0xB4C2
  Length: 56
  Router Priority: 1
  Link Local Address: FE80::D20D:16FF:FE50:0
  Number of Prefixes: 1
  Prefix Address: 2001:ABAB::
  Prefix Length: 64, Options: None


Stub_Router#  show ipv6 route

IPv6 Routing Table - 6 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
OI  ::/0 [110/65]
     via FE80::D20E:16FF:FE50:0, Serial1/0
C   2001:ABAB::/64 [0/0]
     via ::, Serial0/0
L   2001:ABAB::D20D:16FF:FE50:0/128 [0/0]
     via ::, Serial0/0
O   2002:ABAB::/64 [110/128]
     via FE80::D20E:16FF:FE50:0, Serial1/0
L   FE80::/10 [0/0]
     via ::, Null0
L   FF00::/8 [0/0]
     via ::, Null0


ABR1# show ipv6 ospf

 Routing Process "ospfv3 1" with ID 1.1.1.1
 It is an area border router
 SPF schedule delay 5 secs, Hold time between two SPFs 10 secs
 Minimum LSA interval 5 secs. Minimum LSA arrival 1 secs
 LSA group pacing timer 240 secs
 Interface flood pacing timer 33 msecs
 Retransmission pacing timer 66 msecs
 Number of external LSA 2. Checksum Sum 0x00A1E0
 Number of areas in this router is 2. 1 normal 1 stub 0 nssa
 Reference bandwidth unit is 100 mbps
    Area BACKBONE(0)
        Number of interfaces in this area is 1
        SPF algorithm executed 5 times
        Number of LSA 8. Checksum Sum 0x052E71
        Number of DCbitless LSA 0
        Number of indication LSA 0
        Number of DoNotAge LSA 0
        Flood list length 0
    Area 2
        Number of interfaces in this area is 1
        It is a stub area, no summary LSA in this area
          generates stub default route with cost 1
        SPF algorithm executed 6 times
        Number of LSA 7. Checksum Sum 0x042237
        Number of DCbitless LSA 0
        Number of indication LSA 0
        Number of DoNotAge LSA 0
        Flood list length 0


ABR1#  show ipv6 route

IPv6 Routing Table - 9 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
O   2001:ABAB::/64 [110/128]
     via FE80::D20D:16FF:FE50:0, Serial1/0
C   2002:ABAB::/64 [0/0]
     via ::, Serial0/0
L   2002:ABAB::D20E:16FF:FE50:0/128 [0/0]
     via ::, Serial0/0
C   2003::/124 [0/0]
     via ::, FastEthernet0/0
L   2003::1/128 [0/0]
     via ::, FastEthernet0/0
OE1  2003::1:0/124 [110/26]
     via FE80::D20F:BFF:FE24:0, FastEthernet0/0
OE1  2004:ABAB::/64 [110/26]
     via FE80::D20F:BFF:FE24:0, FastEthernet0/0
L   FE80::/10 [0/0]
     via ::, Null0
L   FF00::/8 [0/0]
     via ::, Null0


ASBR#  show ipv6 ospf

 Routing Process "ospfv3 1" with ID 2.2.2.2
 It is an autonomous system boundary router
 Redistributing External Routes (with default metric 25) from,
    rip with metric-type 1 include-connected
 SPF schedule delay 5 secs, Hold time between two SPFs 10 secs
 Minimum LSA interval 5 secs. Minimum LSA arrival 1 secs
 LSA group pacing timer 240 secs
 Interface flood pacing timer 33 msecs
 Retransmission pacing timer 66 msecs
 Number of external LSA 2. Checksum Sum 0x00A1E0
 Number of areas in this router is 1. 1 normal 0 stub 0 nssa
 Reference bandwidth unit is 100 mbps
    Area BACKBONE(0)
        Number of interfaces in this area is 1
        SPF algorithm executed 2 times
        Number of LSA 8. Checksum Sum 0x052E71
        Number of DCbitless LSA 0
        Number of indication LSA 0
        Number of DoNotAge LSA 0
        Flood list length 0


/////////////////////////////////

ASBR# show ipv6 rip RIP process "EXT", port 521, multicast-group FF02::9, pid 156 Administrative distance is 120. Maximum paths is 16 Updates every 30 seconds, expire after 180 Holddown lasts 0 seconds, garbage collect after 120 Split horizon is on; poison reverse is off Default routes are not generated Periodic updates 69, trigger updates 6 Interfaces: Serial0/0 Redistribution: Redistributing protocol ospf 1 include-connected

 دستورات عیب یابی : Troubleshoot


Stub_Router#  debug ipv6 ospf events

Stub_Router# debug ipv6 ospf packet
*Mar  1 00:14:20.999: OSPFv3: rcv. v:3 t:1 l:36 rid:1.1.1.1
      aid:0.0.0.2 chk:142A inst:0 from Serial1/0
*Mar  1 00:14:21.023: OSPFv3: rcv. v:3 t:2 l:28 rid:1.1.1.1
      aid:0.0.0.2 chk:EB8A inst:0 from Serial1/0
*Mar  1 00:14:21.027: OSPFv3: rcv. v:3 t:1 l:40 rid:1.1.1.1
      aid:0.0.0.2 chk:E1C inst:0 from Serial1/0
*Mar  1 00:14:21.027: OSPFv3: 2 Way Communication to 1.1.1.1 on Serial1/0, state 2WAY
*Mar  1 00:14:21.027: OSPFv3: Send DBD to 1.1.1.1 on Serial0/0 seq 0x1737 opt 0x0011
flag 0x7 len 28
*Mar  1 00:14:21.031: OSPFv3: Rcv DBD from 1.1.1.1 on Serial1/0 seq 0x2402 opt 0x0011
flag 0x7 len 28  mtu 1500 state EXSTART
*Mar  1 00:14:21.031: OSPFv3: First DBD and we are not SLAVE
*Mar  1 00:14:21.035: OSPFv3: rcv. v:3 t:2 l:88 rid:1.1.1.1
      aid:0.0.0.2 chk:5CF3 inst:0 from Serial1/0
*Mar  1 00:14:21.039: OSPFv3: Rcv DBD from 1.1.1.1 on Serial1/0 seq 0x1737 opt 0x0011 flag
0x2 len 88  mtu 1500 state EXSTART
*Mar  1 00:14:21.039: OSPFv3: NBR Negotiation Done. We are the MASTER
*Mar  1 00:14:21.039: OSPFv3: Send DBD to 1.1.1.1 on Serial0/0 seq 0x1738 opt 0x0011 flag
0x3 len 88
*Mar  1 00:14:21.043: OSPFv3: rcv. v:3 t:2 l:28 rid:1.1.1.1
      aid:0.0.0.2 chk:F85B inst:0 from Serial1/0
*Mar  1 00:14:21.047: OSPFv3: Rcv DBD from 1.1.1.1 on Serial0/0 seq 0x1738 opt 0x0011 flag
0x0 len 28  mtu 1500 state EXCHANGE
*Mar  1 00:14:21.047: OSPFv3: Send DBD to 1.1.1.1 on Serial1/0 seq 0x1739 opt 0x0011 flag
0x1 len 28Send LS REQ to 1.1.1.1 length 36 LSA count 3
*Mar  1 00:14:21.051: OSPFv3: rcv. v:3 t:3 l:52 rid:1.1.1.1
      aid:0.0.0.2 chk:C326 inst:0 from Serial1/0
*Mar  1 00:14:21.055: OSPFv3: rcv. v:3 t:2 l:28 rid:1.1.1.1
      aid:0.0.0.2 chk:F85A inst:0 from Serial1/0


Stub_Router#
*Mar  1 00:14:21.055: OSPFv3: rcv. v:3 t:4 l:144 rid:1.1.1.1
      aid:0.0.0.2 chk:58BC inst:0 from Serial1/0Rcv LS REQ from 1.1.1.1 on Serial1/0 length 52
LSA count 3Send UPD to 131.88.101.156 on Serial1/0 length 128 LSA count 3
*Mar  1 00:14:21.059: OSPFv3: Rcv DBD from 1.1.1.1 on Serial1/0 seq 0x1739 opt 0x0011 flag
0x0 len 28  mtu 1500 state EXCHANGE
*Mar  1 00:14:21.063: OSPFv3: Exchange Done with 1.1.1.1 on Serial1/0Rcv LS UPD from
1.1.1.1 on Serial0/0 length 144 LSA count 3
*Mar  1 00:14:21.067: OSPFv3: Synchronized with 1.1.1.1 on Serial1/0, state FULL
*Mar  1 00:14:21.067: %OSPFv3-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial1/0 from
LOADING to FULL, Loading Done
*Mar  1 00:14:21.687: OSPFv3: rcv. v:3 t:4 l:60 rid:1.1.1.1
      aid:0.0.0.2 chk:66EB inst:0 from Serial1/0Rcv LS UPD from 1.1.1.1 on Serial1/0 length 60
LSA count 1
*Mar  1 00:14:23.683: OSPFv3: rcv. v:3 t:5 l:96 rid:1.1.1.1
      aid:0.0.0.2 chk:4BB5 inst:0 from Serial1/0


لینک های مفید برای مطالعه بیشتر :

http://www.cisco.com/en/US/tech/tk872/tsd_technology_support_protocol_home.html?referring_site=bodynav

http://www.cisco.com/en/US/tech/tk365/tk480/tsd_technology_support_sub-protocol_home.html?referring_site=bodynav

http://www.cisco.com/en/US/docs/ios/ipv6/configuration/guide/ip6-ospf.html?referring_site=bodynav

  • Senior Administrator

دوستان عزیزم

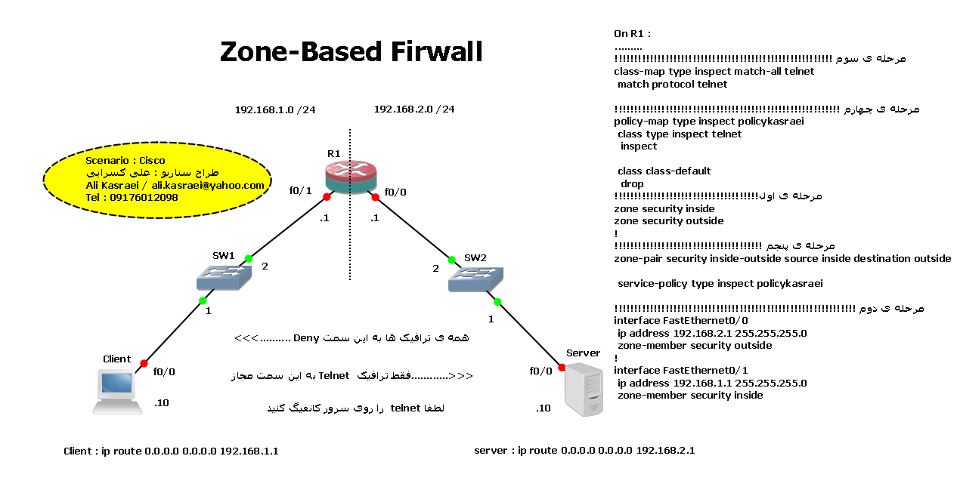

پیرو یادداشت قبلی مبحث ZoneBasedFirewall را براتون توضیح داده و طراحی کردم . امید که با تمرین بیشتر بتوانید پاسخگوی سئوالات امنیتی در Lab های مربوطه باشید . فدای همه ی شماها . یا حق


  • Senior Administrator


سلام و عرض ادب خدمت عزیزان شبکه دوست ...

شکی نیست که ماه گذشته را همراه با سئوالات شما و طراحی هایی که خواسته بودید گذراندم . بسیار خوب بود که خودمان هم مجبور به کار بر روی تکنولوژی های جدید شبیه سازی و چالش هایش شدیم که حالش را بردیم . در ادامه بنا به درخواست تنی چند از عزیزان مبنی بر توضیح پیرامون مباحث امنیتی فایروال در روتر دو عکس با توضیحات کامل برایتان آپ می کنم . بدیهی است دوستانی که دوره CCIE را می گذرانند به خوبی می دانند که وقوف به مباحث این عکس ها بخصوص Context-Based Firewall در اکثر سناریوهای امنیتی خودش چالشیست که خیلی ها بدان آگاه نیستند و برای همین نمی توانند Lab ها را درست حل کنند . در آخر بگم که اگر به این عکس توجه نمایند بخوبی می توانند لااقل به سئوالات Lab ها در این خصوص به درستی پاسخ دهند . فدای همه ی شماها و آرزومند موفقیت هایتان . یا حق


  • Senior Administrator

سلام و عرض ادب حضور دوستان فرهیخته و ارجمندم ...

بعد از هفته ی سختی که گذشت ، فرصتی دست داد تا به سراغ پاسخگویی به سئوال های شما عزیزان بنشینیم . مثل هفته های گذشته کلا همه گیر دادند به روتینگ و به خصوص مباحث فیلترینگ . البته اغلب این دوستان مدعی بودند کلاس های زیادی رفته اند و شکایت از اینکه استادان هنگام رسیدن به این مباحث موارد را پیچاندند و از این حرف ها ؟! البته صرف نظر از اینکه همه هم دانشجوی درس خوانی نیستند ، استادانی را هم دیده ام که هنوز یکبار MPLS ران نکرده اند و در عمرشان 10 تا route-map ننوشته اند ولی دارند CCIE درس می دهند . قبول دارم که بعضی از طرفین استادان و دانشجویان گندشو درآورده اند ولی به نظر من اینها بهانه ایست برای یاد نگرفتن ... یک دانشجوی خوب کسی که تحقیق کند و تلاش بسیار نماید . اینو تو شبکه به خصوص از روزی فهمیدم که برای اولین بار از یکی از استادانم گله کردم و محترمانه خواستم تا سرفصل های کلاسش را رعایت کند . بعد از آن با وجود اینکه هنوز هم ایشون را دوست دارم تا کنون روی هیچ کدام از یادداشت های علمی امروزه ی بنده کوچکترین لایک یا حتی گله ای و تاییدیه ای مطرح نکرده اند . دوستان اینو بدونید به محض اینکه پیشرفت کنید یکتا می شوید و سزای یکتایی ، تنهاییست . اگه با تنهایی مشکل دارید لطفا دور علم را خط بکشید... خوب درد دل کافیه ... سئوال شما در مورد سناریوی route tag و filtering بوده که بنده با طراحی سناریویی ساده و کارا با ارائه ی کدهای کامل آنرا تقدیمتان می کنم . پس از طراحی در gns3 به راحتی می توانید عمل تگینگ را انجام داده و از هیچ چیز نترسید . به هر حال این پاسخی بود به چیزی که شما خواسته اید . امید که راهگشا باشد . فدای همه ی شماها. یا حق



  • Senior Administrator

با عرض سلام همیشگی حضور عزیزان و مهربانانم ...

مصداق پاسخگویی به سئوالات عزیزان ؛ عرض کنم که کلا تریپ روتینگ هنوز ادامه دارد . برایم من جالبه که همگی مشکلاتشون بر سر مهم ترین مباحث هم هست . یعنی route filtering / route-map / Access-list / PBR / SLA / routing protocol tune / policy و مطالبی از این قبیل .روی من با استادان است ... تو را به خدا صرفه نظر از اینکه کلاس هایتان دارای شاگردان مستعد هست یا نه ، هنگامی که به این مطالب رسیدید به شاگردانتان کمک کنید و به آنان خوب بیاموزانید . دیده شده است که حتی بعضی از استادان هم خودشان هنوز در این مورد مشکل دارند چرا که هنگامی که بر سر کلاس های CCIE کنارشان می نشینیم وقتی استاد مربوطه می خواهد یه روت را فیلتر کند ، همه شان خودشان را جمع و جور می کنند . پس همگی بدانیم همه ی این مسیر ، سراسر نیاز به افتادگی دارد و سراسر تحقیق است . امید که پند های اینچنینی ام کسی را نرنجاند . امید که تندی صراحت بیان مرا به صداقت مستتر در آن ببخشایند ... این سناریو ها در مبحث PBR یا policy based routing بوسیله route-map طراحی شده است . مشابه این طراحی را بر سر کلاس های زیادی تجربه کرده ام که مفید است . در 2 پارت ارائه شده است . امید که مفید باشد چرا که این پاسخی به آنچه شما درخواست کرده بودید است . فقط اشاره کنم که route-map بر روی ترافیک هایی عمل می کند که از روتر می گذرد . در واقع روتر مزبور برای ترافیک مزبور Transit خواهد بود و policy برای ترافیک هایی که مبدا آنها خود روتر originator باشد اعمال نخواهد شد . اگر بخواهید این عمل اتفاق بیافتد باید از دستور : ip local policy route-map BBR استفاده کنید . فدای همه ی شماها ... در خاتمه از یکی از استاد با اخلاق جناب مهندس اسدپور تشکر می کنم . امید که هر کجا باشند سربلند و موفق باشند . یا حق



  • Senior Administrator

سلام مجدد ...

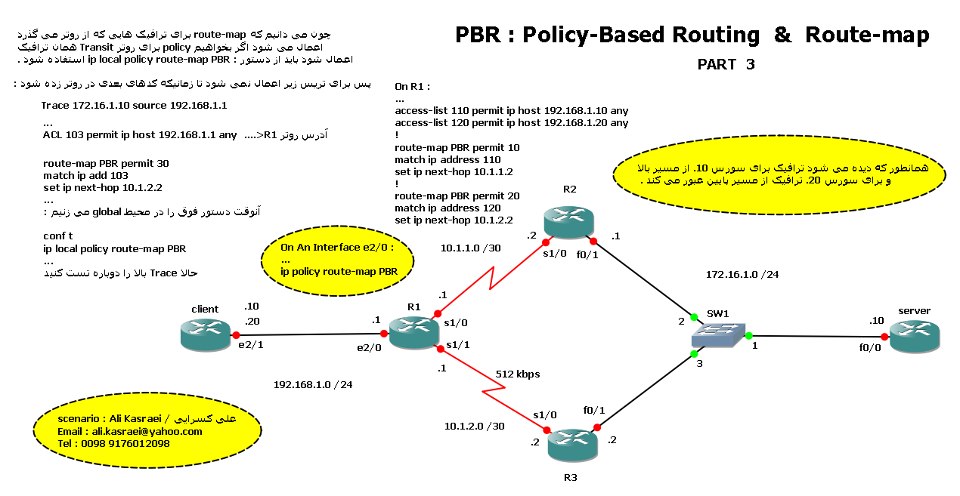

آقا دلم نازکه ... دلم نیومد که Part 3 رو نزارم . مربوط به ترافیک های originate شده از خود روتر Transit هست . گفتیم route-map برای اعمال خود ، فقط بر روی ترافیک های در حال گذر از روتر نظر دارد . اگر آدرس ترافیکی به سمت روتر transit باشد policy بدان اعمال نخواهد شد . برای این کار باید ضمن نوشتن ACL و Route-map جدید ، بوسیله ی دستور : ip local policy route-map PBR آنرا در محیط Global روتر اعمال کنید تا بر روی اینگونه ترافیک ها policy اعمال شود . فدای همتون . یا حق


  • Senior Administrator

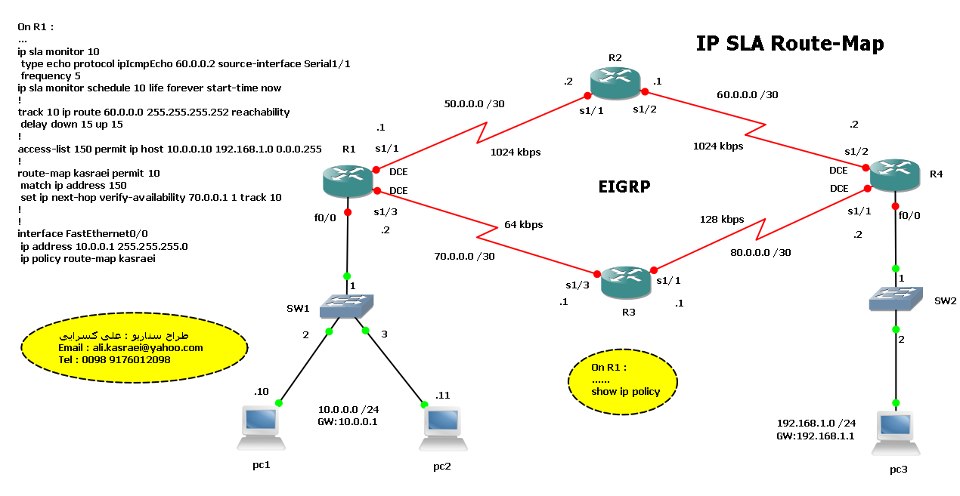

IP SLA : Route-Map

۰۴
آبان

دوستان ارجمندم ...

این سناریوی دوم و پایانی در خصوص روتینگ تا مباحث BGP می باشد . سناریوی حاضر SLA همراه با کاربرد Route-map می باشد . کوتاه سخن اینکه کامل و همراه با کدهای لازمه طراحی شده اند . امید که مفید واقع گردد . فدای همتون . یا حق



  • Senior Administrator

دوستان عزیزم ...

دوری از شماها برایم عذابیست. بخصوص هنگامی که خالصانه کنارتان نیستم تا پاسخگویی بی ادعا برای سئوالات باشم . از آن جایی که همه ی شماها فهمیدید که من آدم دل نازکی هستم خواستم که حق مطالب را برای پرسش های روتینگ ادا کنم . در 2 پست ، سناریوهایی در مباحث Routing زیر شاخه ی PBR یا Policy-based Routing و SLA یا service-level Agreement همراه با زیر شاخه ی Static route و route-map برایتان طراحی کردم . این سناریو ها کامل هستند و با کدهای مربوطه ارائه شدند چرا که پاسخی به پرسش هایی بوده است که با بنده مطرح فرمودید . این سناریو SLA / Static می باشد . امید که مفید واقع شود . در خاتمه پرسش های جدید پیرامون مباحث BGP بودند که تلاش می کنم به سرعت پاسخ بدهم .  یا حق



  • Senior Administrator
