About Private VLAN

سلام و عرض ادب

عزیزانم ، در راستای ارایه مطالب علمی به روش عکس ، زبان اصلی با قابلیت دانلود ، اینبار مطلب بسیار مهم Cisco Private VLAN را انتخاب کردم . قابل ذکر است که این بحث در GNS3 قابل پیاده سازی نیست چرا که قابلیت Host-ASSO ایی وجود ندارد تا تنظیم شود و در واقع ASIC ایی وجود ندارد تا قابلیت های مربوطه فعال شود . در خاتمه امید است که یادداشت حاضر مفید واقع شود .

About Spanning Tree - STP

سلامی دیگر حضور دوستان

کوتاه سخن کنم که مطلب حاضر در مورد STP یا همان Spanning Tree معروف هستش که طبق روال جدید ارایه مطالب بصورت خلاصه و زبان اصلی ، بصورت عکس قابل دانلود خدمتتان ارایه می گردد . امید که بتونه مشکلات ابتداییه مرتبط با مطلب STP را برایتان مرتفع گرداند و ادامه داستان به مطالعات خودتان باز خواهد گشت . فدای دوست

َAll About VLAN

با سلام خدمت عزیزانم

در مکالمه تلفنی با تنی چند از دوستان ، متوجه شدم که این عزیزان در خصوص مباحث مبتنی بر VLAN دچار مشکلاتی هستند و این یادداشت در واقع به بهانه ی برطرف سازی این مشکل ارایه شده است . بدین صورت که ارایه مطالب به زبان اصلی همراه با ذکر منابع اصلی را مد نظر گرفتم تا دوستان با مطالعه سند اصلی به زبان اصلی ، کمتر دچار دریافت مطالب بصورت شخصی از این طرف یا آن طرف شده و مادامیکه بصورت خلاصه با اصول VLAN و پیاده سازی آن آشنا می شوند بتوانند به راحتی موانع ذهنیشان مرتفع گردد . امید که مقبولشان واقع شود .می توانید روی عکس کلیک کرده و آنرا دانلود نموده و با زووم ی که می خواهید در کامپیوترتان ، آنرا مطالعه فرمایید . فدای دوست

Cisco EtherChannel L3

سلام دوستان ارجمندم ...

قسمت دوم : Etherchannel L3 - لایه 3

SW1 etherchannel L3 configuration

............

برای سوییچ اول :


SW1# configure terminal

SW1(config)# interface port-channel 1

SW1(config-if)# no switchport

SW1(config-if)# ip address 172.16.1.11 255.255.255.0

SW1(config-if)# end

SW1# configure terminal

SW1(config)# interface range fastethernet0/0 -2

SW1(config-if-range)# no switchport

SW1(config-if-range)# no ip address

SW1(config-if-range)# channel-group 1 mode desirable

SW1(config-if-range)# end

.......................


SW2 etherchannel L3 configuration

................

برای سوییچ دوم :

SW2# configure terminal

CSW2(config)# interface port-channel 1

SW2(config-if)# no switchport

SW2(config-if)# ip address 172.16.1.12 255.255.255.0

SW2(config-if)# end

SW2# configure terminal

SW2(config)# interface range fastethernet0/0 -2

SW2(config-if-range)# no switchport

SW2(config-if-range)# no ip address

SW2(config-if-range)# channel-group 1 mode auto

SW2(config-if-range)# end

این هم تنظیمات مربوط به اترچانل لایه 3 که براتون آپ کردم . انشاالله مشکلاتتون حل شده باشه . فدای همتون . یا حق

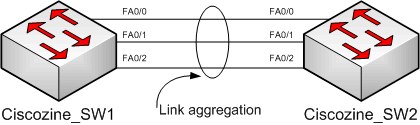

Cisco EtherChannel L2

سلام دوستان ارجمندم ...

در حال دسته بندی برای پاسخ به سئوالات BGP بودم که دیشب یکی از دوستان خارجیمون در گروه فیس بوک CCNA سئوالی رو در خصوص کانفیگ Etherchannel در لایه های 2 و 3 , L2/3 پرسیده بودند که چون احساس کردم ممکنه برای دوستان هم وطن خودم هم مفید باشد آنرا بدین صورت پاسخ می دهم .

SW1 etherchannel L2 configuration
...
برای سوییچ اول :

SW1# configure terminal

SW1(config)# interface range fastethernet0/0 -2

SW1(config-if-range)# switchport mode access

SW1(config-if-range)# switchport access vlan 10

SW1(config-if-range)# channel-protocol lacp

SW1(config-if-range)# channel-group 1 mode active

..................................


SW2 etherchannel L2 configuration
...
برای سوییچ دوم :

SW2# configure terminal

SW2(config)# interface range fastethernet0/0 -2

SW2(config-if-range)# switchport mode access

SW2(config-if-range)# switchport access vlan 10

SW2(config-if-range)# channel-protocol lacp

SW2(config-if-range)# channel-group 1 mode passive

این کانفیگ مریوط به اترچنل لایه 2 است که امید مشکلتونو حل کرده باشه . در یادداشت بعدی اترچنل لایه 3 را ارئه می دم . فدای همتون . یا حق
