آموزش شبکه هفتم (مدل TCP/IP)

با سلام خدمت خوانندگان گرامی

در ادامه آموزش از سری آموزش های شبکه از پایه در قسمت هفتم توجه شما را به تشریح مدل TCP/IP جلب می کنم.

در ادامه سری آموزش‌ها شبکه در این قسمت به بررسی یکی دیگر از مدل‌های مرجع که درواقع خیلی‌ها امروز اینترنت را بر پایه این مدل می‌دانند می‌پردازیم. این مدل به نام TCP/IP نام‌گذاری شده و نسبت به مدل مرجع OSI تفاوت‌ها و شباهت‌هایی دارد که در ادامه به توضیح در این حیطه خواهیم پرداخت.

مدل TCP/IP در اول به‌صورت رایگان و در محیط دانشگاهی عرضه‌شده و همت‌های بسیاری در این زمینه انجام‌شده تا امروز این پروتکل به پروتکل اصلی و پایه اینترنت موجود و در حال کار باشد. یکی از مهم‌ترین عواملی که شبکه‌های بزرگ و کوچک در سرتاسر دنیا را به هم ارتباط داده داشتن یک پروتکل استاندارد و یکسان بوده که امروز دیگر از آن به عنوان TCP/IP یاد می‌کنند. این پروتکل خود شامل بسیاری زیادی از پروتکل‌های متنوع برای کاربردهای مختلف تحت شبکه می‌باشد که هر نوع کاربر و کاربرد را از به‌کارگیری پروتکل دیگر بی‌نیاز کرده است.

این مدل همان‌طور که در شکل زیر نشان داده‌شده است از چهار لایه تشکیل‌شده و با مدل OSI مقایسه شده است.

در این مدل همان‌گونه که در شکل مشخص است بعضی از لایه‌های مدل OSI در یک‌لایه جمع شده و کارهای آن‌ها را در خود جمع کرده است. چهار لایه و نیز کارهای انجام شده توسط هر کدام را در ادامه شرح خواهیم داد.

لایه واسط شبکه (Network Interface)

این لایه، اولین لایه از مدل TCP/IP بوده که  معادل دو لایه اول مدل OSI یعنی لایه‌های Physical و Data Link می‌باشد. در واقع در این لایه استانداردهای سخت‌افزاری رسانه‌های انتقال و برنامه‌ها و درایورهای راه‌انداز در شبکه را تعریف می‌کند. همچنین در این لایه مشخص می‌کند که نوع پروتکل انتقال داده و نیز نحوه ارسال داده بر روی شبکه و نوع قالب گذاری برای ارسال را بر عهده دارد که در شبکه‌های مختلف تفاوت دارد.

لایه اینترنت (Internet)

این لایه معادل لایه سوم (Network) در مدل OSIبوده  و دقیقاً همان کار را در این مدل انجام می‌دهد. در این لایه است که پروتکل‌های متنوع اینترنت رخ نشان داده و بسته‌های مختلف را بر روی اینترنت و شبکه‌های بزرگ از مبدأ به سمت مقصد آن هدایت می‌کنند. در این لایه پروتکل‌های متعددی چون ARP – RIP – DHCP – ICMP و بسیاری دیگر از پروتکل‌های معروف سرویس می‌دهند. در شکل زیر تصویر یک بسته IPv4 در این پروتکل مشاهده می‌کنید که در پست بعدی به بررسی دقیق این بسته و موارد گنجانده‌شده در آن خواهیم پرداخت.

مهم‌ترین کار ای لایه همانند لایه شبکه در مدل OSI مسیریابی بسته‌ها در شبکه و نیز قابلیت اطمینان سرویس است.



لایه انتقال (Transport)

این لایه دقیقاً معادل لایه چهارم مدل OSI بوده و تمامی کارهای انتقال یعنی ارتباط ماشین‌های انتهای و نیز ایجاد یک ارتباط مطمئن برای پروسه‌های کاربردی دو میزبان را فراهم می‌آورد. این لایه نیز یک بسته مختص به خود با اطلاعات خاص خود دارد که در تصویر زیر مشاهده می‌کند و در مورد جزئیات داخلی این بسته در آینده بحث خواهیم کرد.

لایه کاربرد (Application)

این لایه معادل سه لایه 5 تا 7 مدل OSI یعنی لایه‌های Session – Presentation –Application هستند و تمامی کارهای آن در این مدل در یک‌لایه خلاصه‌شده‌اند. این لایه بر اساس داده‌های رسیده از لایه زیرین خود به برنامه های سطح بالا و کاربردها سرویس ارائه میدهد مانند انتقال فایل از طریق پروتکل FTP و بسیاری از موارد دیگر.

در دو تصویر زیر معروف‌ترین سرویس‌های لایه کاربرد (Application) همراه با نوع سرویس (TCP یا UDP) و نیز شماره پورت اتصال هر کدام را مشاهده می‌کنید.

در پست بعدی درباره بسته IPv4 صحبت خواهیم کرد و به واکاوی این بسته مهم در شبکه خواهیم پرداخت.

آموزش شبکه از پایه (جلسه اول)

با سلام

قصد داریم از امروز شروع به آموزش شبکه از پایه بپردازیم که امیدواریم برای شما و  همه بازدیدکنندگان این سایت مفید واقع شود. خب برای اینکه بحث زیاد کلیشه ای و طولانی نشه میرم سر بحث آموزشی خودمون.شبکه های کامیپوتری؛ به مجموعه ای از کامیپوترهای مستقل گفته می شود که از طریق یک رسانه انتقال (کابل یا امواج رادیویی) به هم متصل شده و شروع به تبادل داده می کنند. منظور از مستقل بودن سیستم ها این هست که هر کامیپوتر می تواند به صورت تنها به کار خود ادامه دهد و فقط برای تبادل داده و اشتراک منابع از شبکه استفاده می کند، در ضمن مساله تبادل داده نیز به این موضوع اشاره دارد که برای سیستم ها نباید رسانه انتقال تاثیری در تبادل داده در شبکه داده داشته باشد.

• در شبکه های کامیپوتری دو نوع رسانه انتقال به صورت کلی وجود دارد:

1.کابل (Wire)

2.بی سیم (Wireless)

رسانه های فیزیکی یا کابل هم سیگنال های موجود در شبکه را از مبدا به مقصد هدایت می کنند و دارای استانداردهای زیادی می باشند و انواع مختلفی برای کاربردها دارند که از معروف ترین آنها می توان به کابلهای زوج بهم تابیده (Twisted Pair) و فیبرهای نوری (Fiber Optic) اشاره کرد.

کابلهای زوج بهم تابیده دارای دو نوع می باشد :

1.بدون روکش محافظ UTP

2. با روکش محافظ که خود دارای دو نوع ScTP و STP میباشند.

 نوع اول یعنی UTP پرکاربردترین نوع کابل در دنیای شبکه می باشد که در استانداردها سرعت های متفاوت به بازار عرضه شده اند و استقبال خوبی نیز از آنها در بازار شده است. رده بندی این نوع کابلها با اسم Cat  شروع می شود و معمولا بعد از آن یک عدد قرار می گیرد که نشان دهند فناوری کابل می باشد مانند Cat5. حال در بعضی از مواقع بعد از اعداد در این نوع نامگذاری ها یک حرف انگلیسی مانند ( e )قرار می گیرد که نشان دهنده این موضوع می باشد که کابل با همان فناوری قبلی فقط تغییراتی مختصر در آن بوجود آمده تا بتواند پهنای باند بیشتری برای سازگاری با تکنولوژی های جدید را داشته باشد. در شکل زیر می توانید انواع کابل را با مشخصات مهم آنها مشاهده نمایید.

همانطور که هم که در تصویر بالا مشاهده می کنید حداکثر طول کابل 100 متر می باشد. تفاوت فیزیکی کابلهای بالا در قطر کابل ها و میزان پیچش آنها به دور هم برای کم کردن نویز های بیرونی می باشد که باعث مصرف بیشتر مس و در انتها باعث گرانتر شدن کابل خواهد شد.

در نوع با محافط کابلهای زوج بهم تابیده که کاربرد بیرون ساختمانی دارد بیشتر برای کابل کشی های مخابراتی استفاده می شود و که مقاومت بیشتری در مقابل خوردگی، آفتاب و رطوبت دارند و به خاطر همین موضوع از انعطاف کمتری نسبت به کابلهای بدون روکش دارند.

در پست بعدی سعی خواهیم کرد در مورد فیبرهای نوری پست کاملی داشته باشیم.

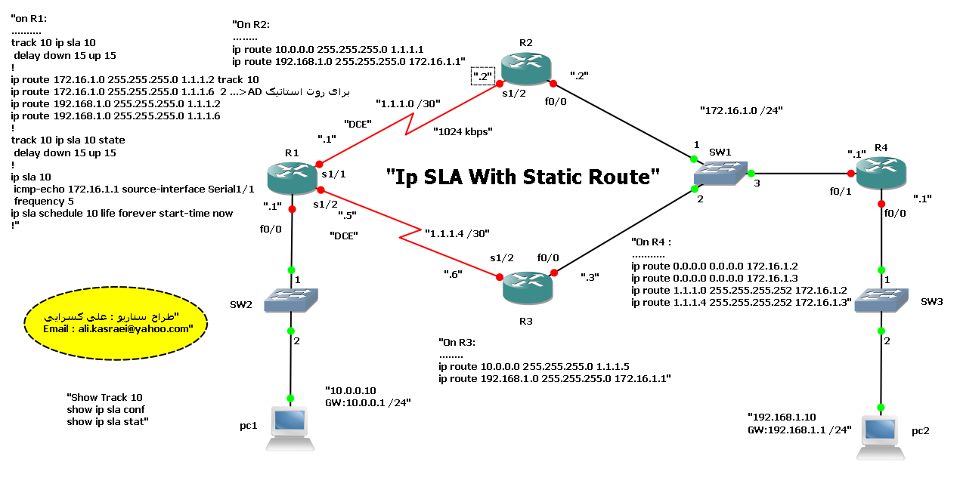

Service-level Agreement

دوستان عزیزم ...

دوری از شماها برایم عذابیست. بخصوص هنگامی که خالصانه کنارتان نیستم تا پاسخگویی بی ادعا برای سئوالات باشم . از آن جایی که همه ی شماها فهمیدید که من آدم دل نازکی هستم خواستم که حق مطالب را برای پرسش های روتینگ ادا کنم . در 2 پست ، سناریوهایی در مباحث Routing زیر شاخه ی PBR یا Policy-based Routing و SLA یا service-level Agreement همراه با زیر شاخه ی Static route و route-map برایتان طراحی کردم . این سناریو ها کامل هستند و با کدهای مربوطه ارائه شدند چرا که پاسخی به پرسش هایی بوده است که با بنده مطرح فرمودید . این سناریو SLA / Static می باشد . امید که مفید واقع شود . در خاتمه پرسش های جدید پیرامون مباحث BGP بودند که تلاش می کنم به سرعت پاسخ بدهم .  یا حق
